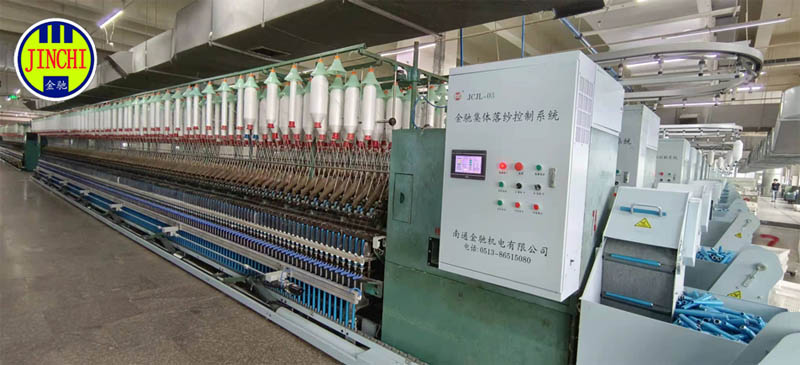

集体落纱装置是一种固定在细纱机上取代人工落纱的装置,该装置采用机、电、气相结合的方法替代人工完成全部落纱动作,包括拔纱、插管、送管。
香港全年内部资料免费公开平移式集体落纱装置是一种对中心距大于1.6米以上的细纱机(改造不更换中墙板,保证原机的稳定性)均可全覆盖改造的集体落纱装置,其独特的工作模式设计:水平收放握持梁、垂直升降人字臂开创了业界新河,为众多棉纺企业的传统细纱机改造带来了福音。
平移式集体落纱装置的工作流程:
1. 落纱信号触发后,人字臂从零位出发垂直上升至合适的高度等待细纱机钢领板下降至落纱位后翻起叶子板。
2. 人字臂上的握持梁水平移动至握纱器与满纱管同心后,人字臂开始下降至满纱管顶端合适位置上,充气阀打开为握纱器压舌充气握持满纱管后垂直上升人字臂。
3. 当满纱管最底端被人字臂拔出离锭尖10MM后,握持梁开始水平移动至机台合适的位置(原点)后人字臂开始垂直下降至满纱管底端插入双凸盘低柱内5MM时放气阀打开,待满纱管稳稳的放置在凸盘上后人字臂开始垂直上升至零位(握纱器底端离筒管顶端20MM左右)处,钢带前进35mm(中位),此时钢带凸盘高柱上的备用筒管正好与握持梁上的握纱器同心。
4. 人字臂垂直下降至握纱器与备用筒管顶端合适的位置后,充气阀打开为握纱器压舌充气握持备用管后垂直上升人字臂至零位(备用管底端距双凸盘高柱顶端20MM左右)处,人字臂上的握持梁水平移动合适位置(原点)后人字臂垂直上升至备用筒管底端至锭尖20MM处,人字臂上的握持梁开始水平移动,待备用筒管与锭尖同心后人字臂开始垂直下降至备用筒管插入离锭尖40MM处,放气阀打开让备用筒管自由落在锭杆上,人字臂同步垂直下降至备用筒管底端与锭盘接触处。
5. 人字臂垂直上升至握纱器底端离备用筒管顶端40MM处,人字臂上的握持梁水平移动至原点后人字臂垂直下降至零位后人字臂上的握持梁回原始待落位(在机台龙?下面)。
6. 在完成(5.)的动作过程中,当人字臂上的握持梁水平移动至原点时,机台叶子板落下,主机启动进入正常纺纱工作,同时,钢带开始运行进入运输、排管的工作流程中为下落纱做准备(纺纱→落纱→开车→再纺纱→再落纱的自动循环过程)。
该套平移式集体落纱装置的优点:
1. 握持梁上的握纱器在工作时始终保持垂直于锭子、筒管的工作状态,减少了落纱时对锭子的伤害。
2. 适应性强 对中心距大于1.6米以上的细纱机均可全覆盖改造的集体落纱装置.
3. 结构可靠 改造不更换中墙板,保证原机的稳定性。
4. 运行稳定 它采用拥有完全自主知识产权的横动式握持梁、气架垂直升降、水平收放,无须摆进摆出的创新技术,与电气、机械、气动相结合的方法完成全部落纱动作。拔纱、插管主要依靠装在贯穿整机握持横梁上的握纱器完成。
